SP变频功率传感器尺寸与外形结构图

  • 浏览次数:7481次
  • 发布时间:2014/7/19 10:40:48
  • 作者:hb_yinhe

  SP变频功率传感器尺寸和外形结构根据传感器电压、电流量程的不同会有很大不一样,通常我们将传感器划分为低压传感器和高压传感器,1140V一下称之为低压,1140V以上称之为高压,然后根据电流量程有相应的传感器尺寸外形结构,具体分为500A、1500A、2500A、3500A四个类型。

  SP变频功率传感器低压系列型号:

额定电压 型号 额定电流 额定电压 型号 额定电流 额定电压 型号 额定电流
380V SP381201X
SP381301X
SP381401X
SP381501X
SP381751X
SP381102X
SP381152X
SP381202X
SP381252X
SP381302X
SP381352X
200A
300A
400A
500A
750A
1000A
1500A
2000A
2500A
3000A
3500A
690V SP691201X
SP691301X
SP691401X
SP691501X
SP691751X
SP691102X
SP691152X
SP691202X
SP691252X
SP691302X
SP691352X
200A
300A
400A
500A
750A
1000A
1500A
2000A
2500A
3000A
3500A
1140V SP112201X
SP112301X
SP112401X
SP112501X
SP112751X
SP112102X
SP112152X
SP112202X
SP112252X
SP112302X
SP112352X
200A
300A
400A
500A
750A
1000A
1500A
2000A
2500A
3000A
3500A

  SP变频功率传感器高压系列型号:

额定电压 型号 额定电流 额定电压 型号 额定电流 额定电压 型号 额定电流
3.3KV SP332201X
SP332301X
SP332401X
SP332501X
SP332751X
SP332102X
SP332152X
SP332202X
SP332252X
SP332302X
SP332352X
200A
300A
400A
500A
750A
1000A
1500A
2000A
2500A
3000A
3500A
6.6KV SP662201X
SP662301X
SP662401X
SP662501X
SP662751X
SP662102X
SP662152X
SP662202X
SP662252X
SP662302X
SP662352X
200A
300A
400A
500A
750A
1000A
1500A
2000A
2500A
3000A
3500A
10KV SP103201X
SP103301X
SP103401X
SP103501X
SP103751X
SP103102X
SP103152X
SP103202X
SP103252X
SP103302X
SP103352X
200A
300A
400A
500A
750A
1000A
1500A
2000A
2500A
3000A
3500A

一、低压传感器尺寸外形结构图

低压传感器有380V、690V、1140V三种类型,同一电流档,传感器的尺寸和外形结构都是一样的,低压传感器有500A、1500A、2500A、3500A四个类型。

1、500A档传感器尺寸结构图

500A-L(1)

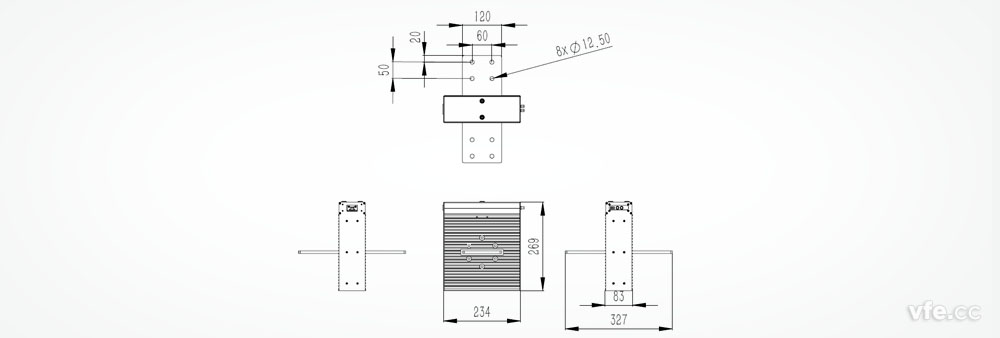

500A档低压传感器尺寸结构图

2、1500A档传感器尺寸结构图

1000&1500A-l

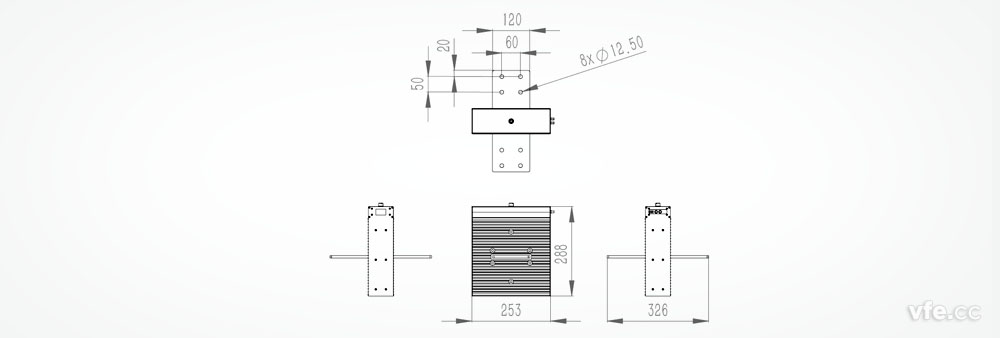

1500A档低压传感器尺寸结构图

3、2500A档传感器尺寸结构图

 2500A-L(1)

2500A档低压传感器尺寸结构图

4、3500A档传感器尺寸结构图

 3000&3500A-L(1)

3500A档低压传感器尺寸结构图

二、高压传感器尺寸结构图

  高压传感器有380V、690V、1140V三种类型,同一电流档,传感器的尺寸和外形结构都是一样的,高压传感器有500A、1500A、2500A、3500A四个类型。

1、500A档传感器尺寸结构图

 500A-H(1)

500A档高压传感器尺寸结构图

2、1500A档传感器尺寸结构图

1000&1500A-H(1)

2500A档高压传感器尺寸结构图

3、2500A档传感器尺寸结构图

 2500A-H(1)

2500A档高压传感器尺寸结构图

4、3500A档传感器尺寸结构图

3000&3500A-H

3500A档高压传感器尺寸结构图
