中频隔离变压器测试系统

一中频隔离变压器谐波损耗分析系统简介

　　本中频隔离变压器测试系统主要满足中频隔离变压器的铜损耗、铁损耗、变压器损耗的测量，对初级及次级电压、电流进行谐波分析及波形分析等。

　　通过向中频隔离变压器输入三阶梯方波，然后由变频功率传感器及变频功率分析仪采集原边和副边的电压电流瞬时数据，进行谐波分析。

　　本系统可以通过两种方式进行试验方式实现中频隔离变压器测试

　　常规损耗测试：通过进行变压器开路试验和短路试验，计算出变压器的铁损耗及铜损耗。由于中频变压器的运行频率较高，趋肤效应对绕组等效电阻的影响较大，计算的铜耗可能偏小。计算时应加上趋肤效应系数。

　　简化损耗测试：额定负载下，直接测量输入输出功率，由于变压器效率较高，该法一般不用于效率测量，但是完全可以用于以设计散热为目的的损耗试验。

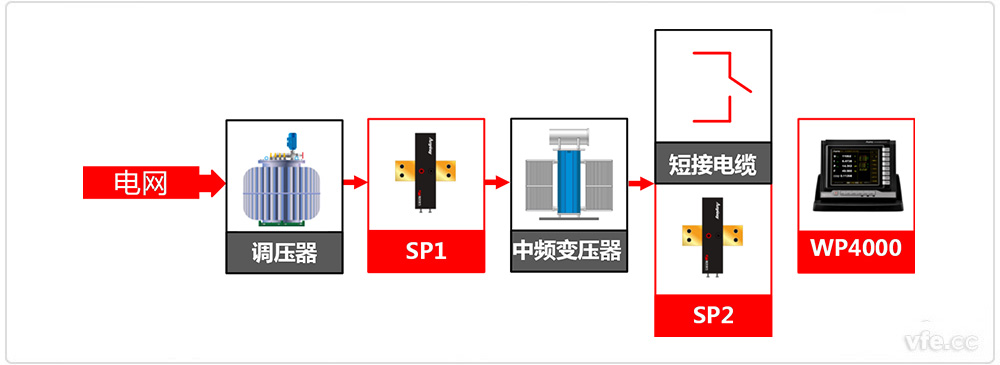

中频隔离变压器谐波损耗分析系统原理框图

中频隔离变压器谐波损耗分析系统原理框图

　　原边采用3300V/500A变频功率传感器，副边采用1140V/1500A的变频功率传感器，可以对中频隔离变压器直接进行输入输出试验，也可以通过短接电缆的切换实现对隔离变压器的短路试验和空载试验。
