在工程应用中，电流互感器的二次输出一般为5A，电压互感器的二次输出一般是100V，在选择DT数字变送器作为功率测量单元时，根据被测的额定电压，DT数字变送器有两种选择的型号：如果被测电压(额定电压不大于1280V)，可以选择DT212；如果被测电压大于1280V，可以选择DT222搭配电压互感器使用；具体与电流互感器接线和电压互感器接线如下。
一、DT212数字变送器与电流互感器接线
DT212数字变送器的量程适用于电压不大于1280V的直接测量，与电流互感器搭配使用，一个DT212数字变送器可以测量出单相电压、电流的有效值、基波、谐波、频率等各种特征值，还可通过对两个通道的相关运算得到有功功率、无功功率、视在功率及各次谐波功率等电参量。
1、DT212数字变送器技术参数
DT212 A/B
第一通道：电压测量
第二通道：电流测量
准确度：0.05% / 0.1%rd
电压量程：5V～1280V
电流量程：20mA～6.4A
频率范围 DC，0.1Hz～1500Hz

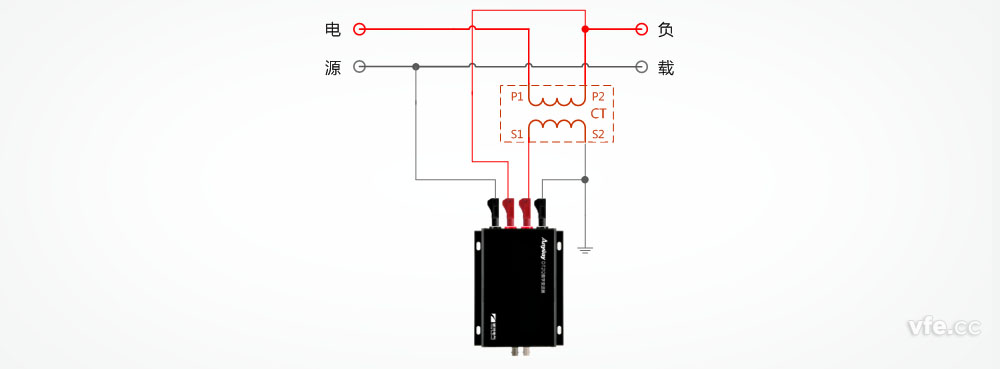

2、DT212数字变送器与电流互感器接线
DT212数字变送器与电流互感器接线
二、DT222数字变送器与电流互感器接线
DT222数字变送器适用于电压、电流均使用互感器的场合，一个DT222数字变送器可以测量出单相电压、电流的有效值、基波、谐波、频率等各种特征值，还可通过对两个通道的相关运算得到有功功率、无功功率、视在功率及各次谐波功率等电参量。
1、DT222数字变送器技术参数
DT222 A/B
第一通道：电压测量
第二通道：电流测量
准确度：0.05% / 0.1%rd
电压量程：0.5V～128V
电流量程：20mA～6.4A
频率范围 DC，0.1Hz～1500Hz

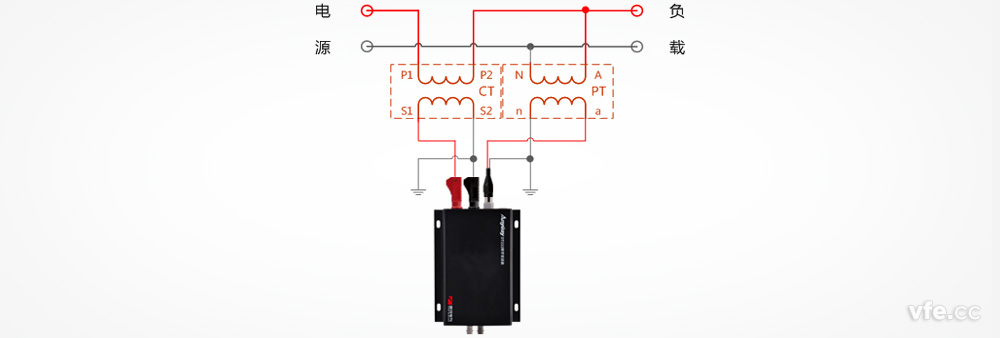

2、DT222数字变送器与电流互感器接线
DT222数字变送器与电流互感器接线
DT212数字变送器和DT222数字变送器作为单相功率测量模块，可以由两个和三个模块组成三相系统的测量，DT数字变送器与互感器的接线与以上情况类似，依次类推就可以。
