银河电机试验典型平面布置及接线方案

  • 浏览次数:6962次
  • 发布时间:2015/2/22 21:41:19
  • 作者:xgj_yinhe

  银河电气针对各类高低压电机试验所需要的条件,在能够使客户能够更加轻松接线的条件下根据自主产品的优势和特点设计出具有独特风格的电机试验测量方案。笔者将以实际电机试验为例让大家了解该电机试验测量方案的平面布置及接线方案

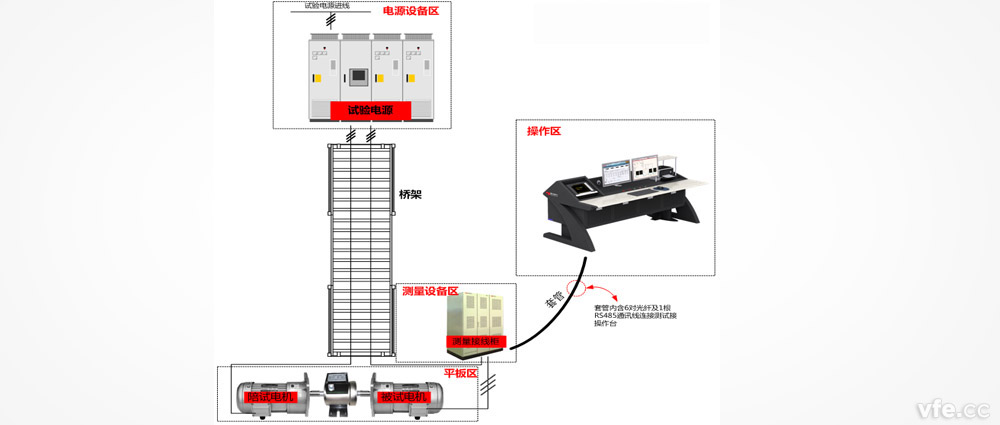

电机试验现场布置方案

  整个电机试验分为电源设备区、测量设备区、平板区及操作区。
  测量设备区为电机试验提供试验电源;测量设备区的测量接线柜对整个电机试验进行数据采集;平板区安装被试电机及与其对拖的陪试电机;操作区配置WP4000变频功率分析仪及电脑对电机试验进行数据分析。
  试验电源出线经过桥架接往测量接线柜的测量设备,再由测量柜接往被试电机,被试电机与陪试电机互拖,陪试电机将电能反馈至试验电源,而测量接线柜将电机试验所得数据通过连接套管送至操作区,操作台WP4000变频功率分析仪将对整个电机试验所测数据进行处理分析,如下图所示。



电机试验现场布置方案

电机试验测量接线柜设备布置方案

  银河电气电机试验测量柜是整个测量系统的重要环节,功率单元与分布式测量子站都集中安装在柜内。图2为典型的电机试验测量柜设备布置图,柜内布置3个SP变频功率传感器、3个DT数字变送器、2个4DM032温度测试子站及1个DM4022转速测试子站。客户可根据进线(三相三线或三相四线自主选择)来选择接线方式。
  测量柜下部为高压进线铜排,与SP功率单元相连,根据接线方式做好接线后采集的数据将由模块光纤接到测量柜输入和输出接口板。DT模块根据输入和输出接口板的输入端按照接线方式来接线,同样也将光纤接口连接到测量柜输出接口的输入和输出接口板的输出端。各分布式测试子站则以RS485总线形式接入输出接口板的RS485接口。测量柜的输入和输出接口板将所有测量模块进出线集中起来,便于客户接线和排除故障,输入端配置220V电源接入负责给各测量模块供给电源,输出端的配置6对光纤中继,将柜内的SP和DT模块光纤输出进行集中管理,由此连接到操作台WP4000变频功率分析仪,分布式测试子站输出信号也将在输出端的RS485接口集中连接至操作台的DMC300数字主机。
  测量柜的优点在于便于移动、便于接线和模块的集中管理。客户们再也不用烦恼现场满地杂乱无章的电线电缆,而且测量柜的集中接线方式更加直观,不但方便了接线也加强了故障排查能力,不用在柜内费时费力的找线和接线。



电机试验测量接线柜设备布置方案

电机试验典型平面布置及接线方案简述

  该典型测试系统采用的是WP4000变频功率分析仪和DMC300分布式测控系统,其特点请参考WP4000变频功率分析仪DMC300分布式测控系统
