上图为某变频器输出谐波测试图。功率分析仪支持100次谐波的分析与显示，这是市场上绝大多数功率分析仪对谐波的分析标准。但是，在5Hz频点，虽然总谐波失真THD已经达到342.1%，100次内的谐波却基本不可见。通过采集功能，记录下了传感器的原始数据，再运行银河电气的谐波分析软件进行分析。
因为银河变频功率分析仪记录下的是传感器采集到的原始数据，所以可以通过该原始数据还原当时记录的波形和进行更高层次的分析。这里分析了5Hz频点的2000次谐波，可以看到，谐波在180次左右有第一个小高峰，这意味着该变频器的开关频率在180x5Hz=900Hz左右。而谐波的最高峰出现在540次左右，波形中毛刺较大，失真率是非常高的。

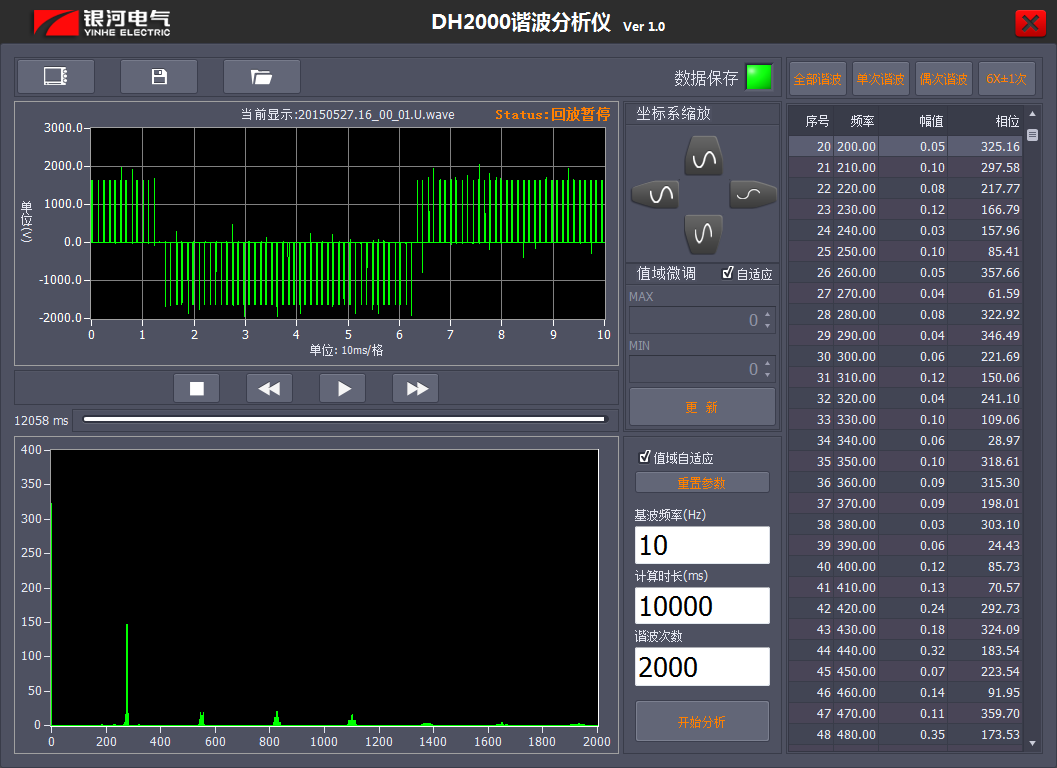

10Hz基频测试中，在90次左右就迎来谐波的第一波高峰，但是平均不到20%，而测试的总谐波失真达到231.5%，说明100次谐波对该变频器信号的分析是远远不够的。
