变频电流变送器校准方法简介

  • 浏览次数:6958次
  • 发布时间:2016/4/21 16:45:24
  • 作者:hb_yinhe

  变频电流变送器校准包括电流校准和相位校准,最新颁布的《JJF 1558-2016测量用变频电量变送器校准规范》中明确规定,电流校准可以采用标准表法或者标准源法,本文详细对电流和相位的校准方法做详细的介绍。

电流变送器校准方法校准点的选取

  电流校准点按下表选取,其频率选取包括工作频率范围上下限在内的不少于5个频率点;延时相移的校准可在工作频率范围内的40%Ib点同步进行,也可按用户要求选取。

电流校准点
100Ib 80Ib 60Ib 40Ib 20Ib
注:Ib为电流变送器标称电流;校准点0仅适用于直流输出变送器。

电流变送器电流校准方法

01电流变送器电流校准标准源法

  校准接线如图1~图3所示。按照选择的校准点设置标准源的输出,读取变送器输出值Bx,按式(1)计算变送器误差。

        (1)

  式中:Bx——被校变送器的输出值;

  Br——输入电流为Ar时,被校变送器的输出期望值;

  Bf——被校变送器的输出引用值(量程上限或者标称范围上限)。

电压输出型电流变送器校准接线图

图1 电压输出型电流变送器校准接线图

电流输出型电流变送器校准接线图

图2电流输出型电流变送器校准接线图

数字输出电流变送器校准接线图

图3 数字输出电流变送器校准接线图

  Ruo—电压负载电阻;Rio—电流负载电阻;DMM—数字多用表

02电流变送器电流校准标准表法

  校准接线如图4~图12所示,当电流超出标准电流表量程时,可采用分流器或互感器扩展标准电流表的量程。按照校准点设置信号源的输出,读取标准电流表读数Ar和变送器输出值Bx,按式(2)计算变送器误差。

        (2)

  式中:Bx——被校变送器的输出值;

  Br——输入为KIAr时,被校变送器的输出期望值,KI为分压器变比,标准表直接测量时KI取为1;

  Bf——被校变送器的输出引用值(量程上限或者标称范围上限)。

电压输出型电流变送器

图4 电压输出型电流变送器

电流输出型电流变送器

图5 电流输出型电流变送器

电压输出型电流变送器(电阻分流器扩展标准表量程)

图6 电压输出型电流变送器(电阻分流器扩展标准表量程)

电流输出型电流变送器(电阻分流器扩展标准表量程)

图7 电流输出型电流变送器(电阻分流器扩展标准表量程)

 电压输出型电流变送器(电流互感器扩展标准量程)

图8 电压输出型电流变送器(电流互感器扩展标准量程)

电流输出型电流变送器(电流互感器扩展标准量程)

图9 电流输出型电流变送器(电流互感器扩展标准量程)

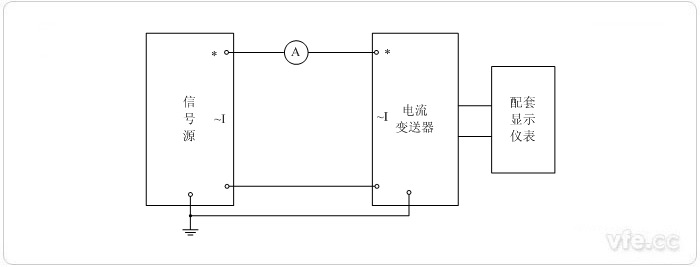

数字输出电流变送器校准接线图

图10 数字输出电流变送器校准接线图

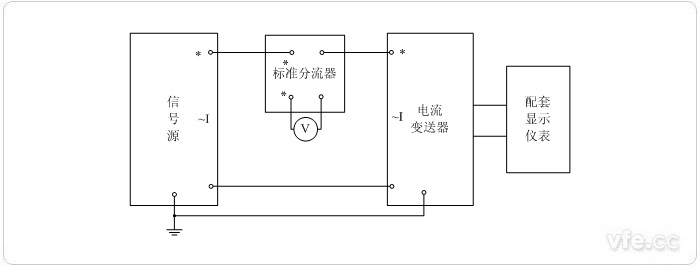

数字输出电流变送器校准接线图(电阻分流器扩展标准表量程)

图11 数字输出电流变送器校准接线图(电阻分流器扩展标准表量程)

数字输出电流变送器校准接线图(电流互感器扩展标准表量程)

图12 数字输出电流变送器校准接线图(电流互感器扩展标准表量程)

  V—标准电压表;A—标准电压流;Ruo—电压负载电阻;Rio—电流负载电阻;DMM—数字多用表

电流变送器相位校准方法

  延时相移校准接线如图13、图14所示,可采用分流器将电流变换至相位计输入范围。按照选择的校准点设置信号源输出,读取相位计读数作为变送器的延时相移。

交流电压输出型电流变送器(相位计采用分流器输入)延时相移校准接线图

图13 交流电压输出型电流变送器(相位计采用分流器输入)延时相移校准接线图

交流电流输出型电流变送器(相位计采用电阻分流器输入)延时相移校准接线图

图14 交流电流输出型电流变送器(相位计采用电阻分流器输入)延时相移校准接线图

  根据《JJF 1558-2016测量用变频电量变送器校准规范》,电流变送器包括电压输出型、电流输出型、数字输出型三种,当被检量程超出标准表量程时,必须采用电阻分流器或分流器进行量程转换。《JJF 1558-2016测量用变频电量变送器校准规范》是目前为止,唯一对变频电量计量进行规范的国家标准。
