间隙传感器便携式故障诊断仪

  • 浏览次数:4993次
  • 发布时间:2017/6/6 17:02:40
  • 作者:银河电气

  间隙传感器便携式故障诊断仪由湖南银河电气有限公司研发,是对中低速磁浮列车间隙传感器进行在线式快速诊断和故障分析的专用设备。

间隙传感器便携式故障诊断仪构成

  间隙传感器便携式故障诊断仪整个系统由一个主节点(即笔记本)以及多台诊断仪构成。整个系统的网络示意图如下图所示。

  间隙传感器便携式故障诊断仪可以通过蓝牙或者USB数据线的方式与笔记本建立连接,然后可以将实时测量到的数据传输到笔记本,笔记本通过专门的上位机软件对数据进行实时的监测,数据保存、回放以及诊断和分析等功能。

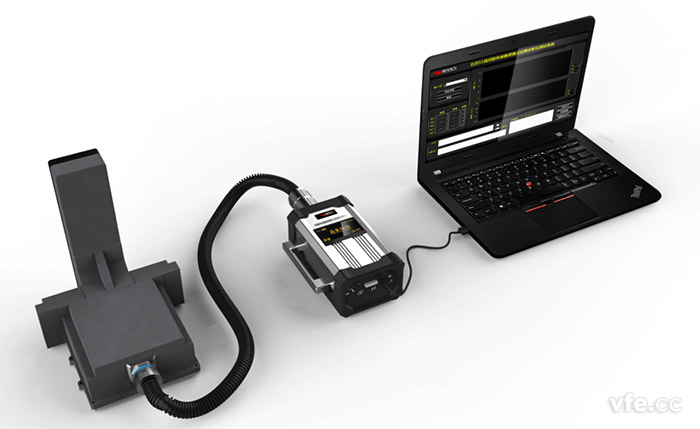

间隙传感器便携式故障诊断仪测量示意图

间隙传感器便携式故障诊断仪测量示意图

间隙传感器便携式故障诊断仪测量示意图

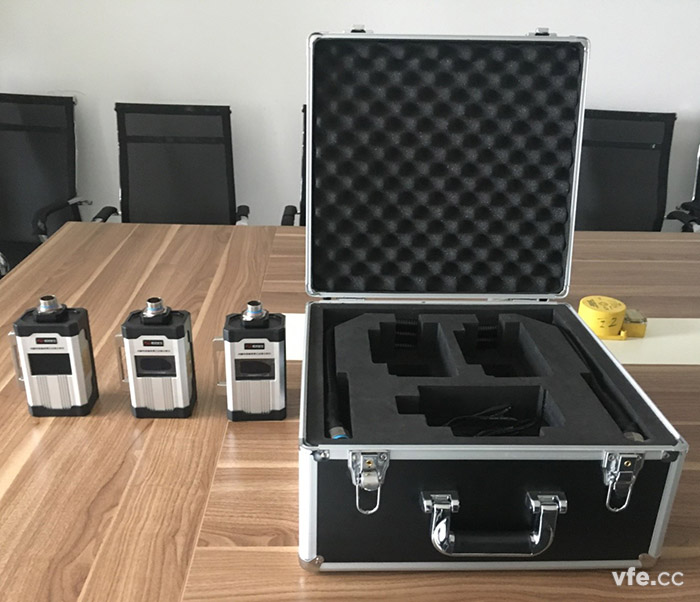

间隙传感器便携式故障诊断仪实物图

间隙传感器便携式故障诊断仪技术参数

序号 名称 参数
1 供电电源 DC 24V
2 工作温度范围 -25℃~+85℃
3 续航时间 至少4个小时
4 尺寸 约190*112*70mm
5 重量 约1.5kg

间隙传感器便携式故障诊断仪基本功能

  能够判断传感器5个通道的通讯故障状态;

  具备电源输入端口,可连接直流24V电源或者充电宝,给传感器提供工作电压;

  解码后的传感器数据能够通过无线蓝牙方式发送给上位机;

  设备具备显示屏,能显示各路485传输通道的数值及通讯状态,传感器故障状态、电池剩余电量等信息;

  显示屏采用高亮度OLED屏,没有视角偏差,亮度高,温度范围宽,具备模块姿态检测功能,显示屏能够调整模块姿态调整要显示的内容,具备翻转功能;

  设备电池续航能力至少为4个小时;

  主节点至少能够访问20个从节点;

  两种通讯方式,设备能够通过USB方式或者蓝牙方式将数据传输至上位机;
