银河功率分析仪选型指南_综述
- 浏览次数：8321次
- 发布时间：2014/3/13 11:36:40
- 作者：AnyWay中国
本文列举了系列银河功率分析仪并进行对比，旨在银河功率分析仪对比的基础上为用户提供银河功率分析仪选型指导。 银河功率分析仪主要包括：WP4000变频功率分析仪、WP3000变频功率分析仪、DH2000虚拟功率分析仪、DP800数字功率计、AP2001变频功率标准表、AP2003变频功率标准表。
一WP4000变频功率分析仪
WP4000变频功率分析仪是专业针对变频器、变压器、变频电机及风机水泵等电机系统的检试验及能效评测而设计。
配置B型功率单元时的技术指标如下：
准确测量的电压范围：1mV～15kV；
准确测量的电流范围：100μA～7kA；
准确测量的基波频率范围：0.1Hz～400Hz或1500Hz（1000V/100A以上目前只能溯源至400Hz）；
精度：0.1%读数；
前端数字化产品，适用复杂电磁环境。
适用于高端电气试验室，科研实验室，计量校准实验室的各类电参量测试。

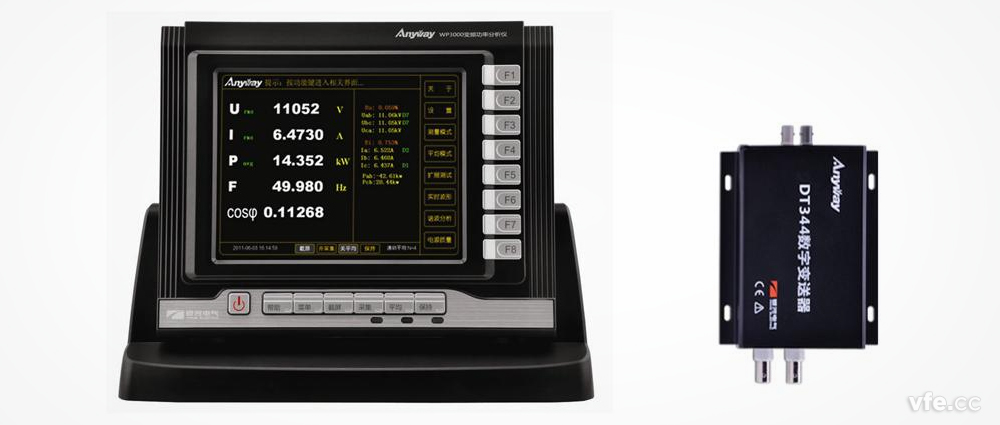

图1.WP4000变频功率分析仪
二WP3000变频功率分析仪
WP3000变频功率分析仪是WP4000的精简版，在WP4000的基础上，功率单元接口由6个减少至4个，取消了部分不常用的扩展接口，最低准确测试频率由0.1Hz变为4Hz。
WP3000变频功率分析仪的外观与WP4000相同，测量范围内的技术指标与WP4000相同。
配置B型功率单元时的技术指标如下：
准确测量的电压范围：1mV～15kV；
准确测量的电流范围：100μA～7kA；
准确测量的基波频率范围：4Hz～400Hz或1500Hz（1000V/100A以上目前只能溯源至400Hz）；
精度：0.1%读数。
前端数字化产品，适用复杂电磁环境。
图2.WP3000变频功率分析仪
三DH2000虚拟功率分析仪
DH2000虚拟功率分析仪性能指标与WP4000相同，可实现WP4000的所有测试功能，开放了接口通讯协议，适合具备研发能力且需要特殊功能的研究院所使用。
DH2000虚拟功率分析仪通过上位机软件实现人机界面，大大减小了仪器体积，方便携带，适合工业现场调试及检测。
配置B型DT数字变送器时的技术指标如下：
准确测量的电压范围：1mV～1280V；
准确测量的电流范围：100μA～128A；
准确测量的基波频率范围：0.1Hz～1500Hz；
精度：0.1%读数；
前端数字化产品，适用复杂电磁环境。

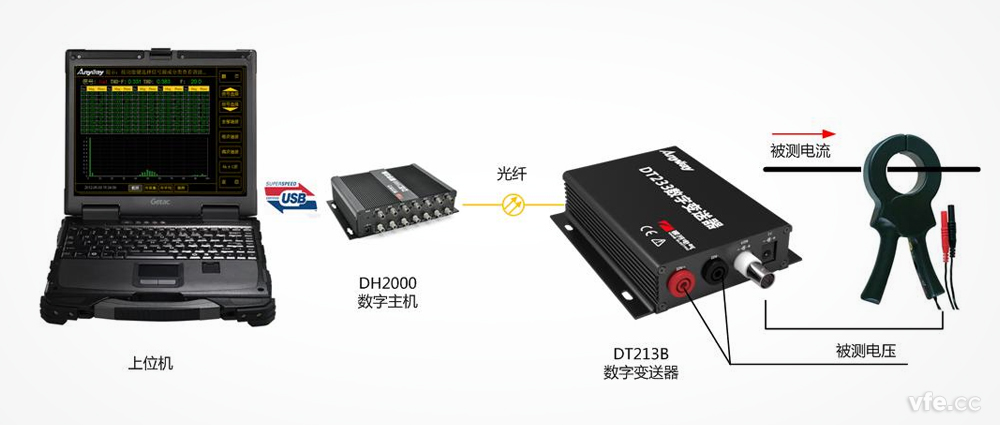

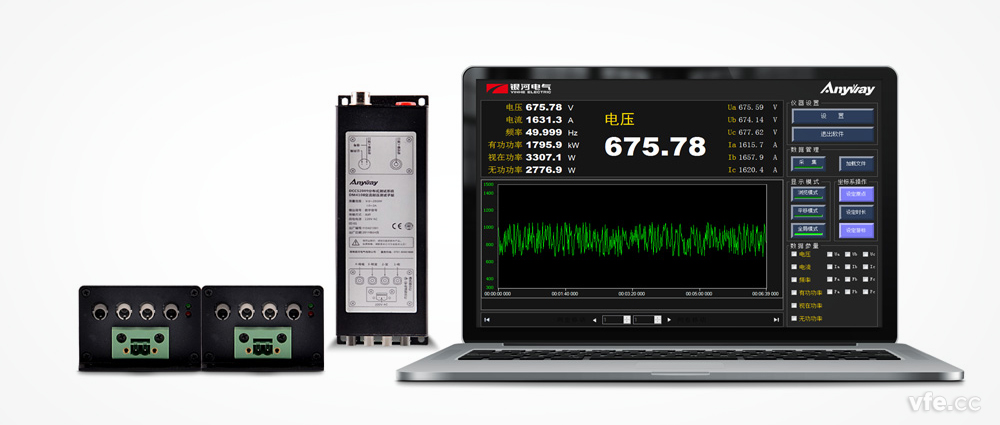

图3.DH2000便携式虚拟功率分析仪
四DP800数字功率计
DP800数字功率计专业针对5~400Hz正弦变频电量而设计的高精度三相功率计，支持二瓦计或三瓦计法测量三相功率，也可用于一个单相功率和一个二瓦计法三相功率的测量。
DP800数字功率计承袭了WP4000的宽范围测试能力，适用于正弦供电的电机试验测试及变压器试验。
准确测量的电压范围：0.5V～1280V；
准确测量的电流范围：4mA～6.4A；
准确测量的基波频率范围：5Hz～400Hz；
精度：0.2%读数；
前端数字化产品，适用复杂电磁环境。
图4. DP800数字功率计
五AP2001单相变频功率标准表
准确测量的电压范围：0.5V～1280V；
准确测量的电流范围：25mA～128A；
准确测量的基波频率范围：0.1Hz～1500Hz；
精度：0.01%读数+0.02%量程；
模拟量传输方式，电磁兼容性不如前端数字化产品，适合计量室适用。

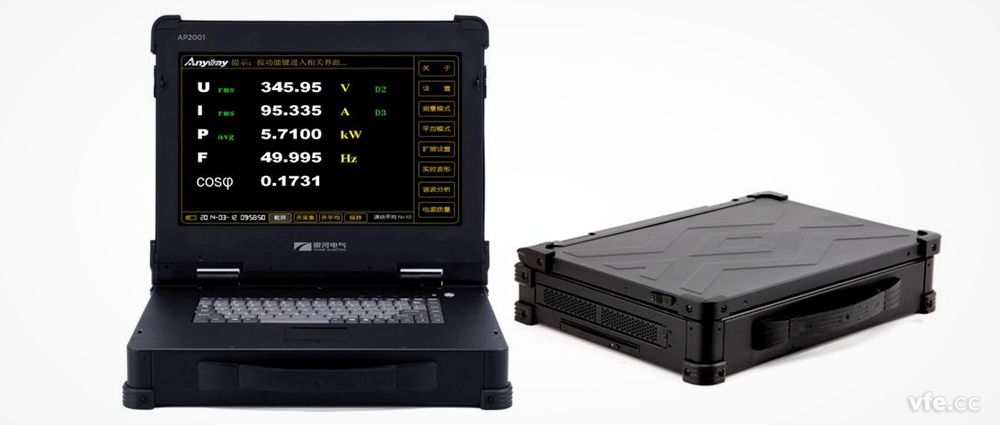

图5. AP2001单相变频功率标准表
六AP2003三相变频功率标准表
准确测量的电压范围：0.5V～1280V；
准确测量的电流范围：25mA～128A；
准确测量的基波频率范围：0.1Hz～1500Hz；
精度：0.01%读数+0.02%量程；
模拟量传输方式，电磁兼容性不如前端数字化产品，适合计量室适用。

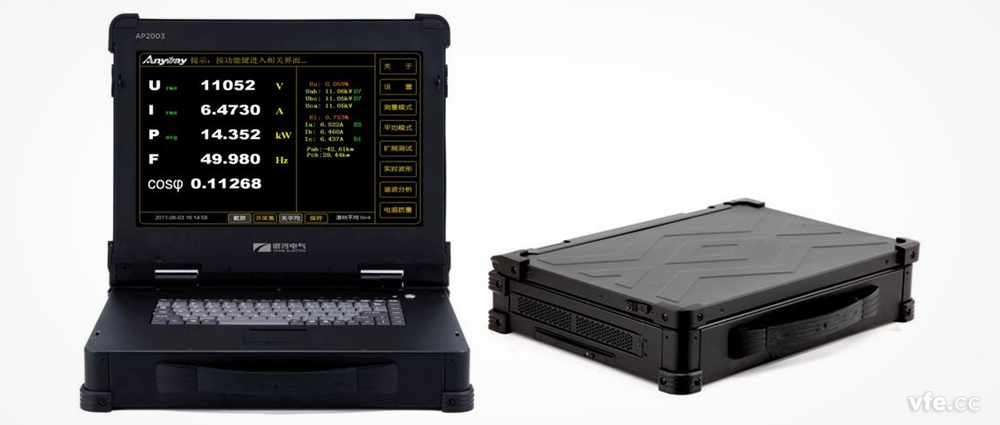

图6. AP2003三相变频功率标准表
本文主要目的是帮助正在进行银河功率分析仪选型的用户了解系列银河功率分析仪的主要区别，详细的特点和技术指标，请参阅相关产品网页。
