变频空调工作原理

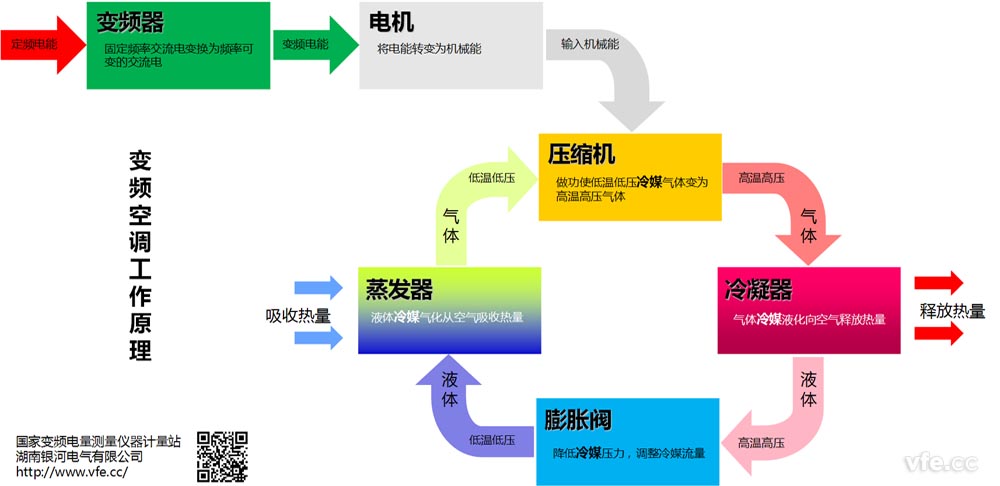

　　变频空调工作原理的核心是制冷和制热原理，制冷和制热基于气体冷媒（如：氟利昂、无氟环保冷媒）变为液体冷媒时要排出热量和液体冷媒变为气体冷媒时要吸收热量的原理。图1为变频空调工作原理，电网的定频电能经变频器输出变频电能，变频电能驱动电机旋转，电机带动压缩机运转。

图变频空调工作原理

　　压缩机、冷凝器、膨胀阀和蒸发器是实现气体冷媒和液体冷媒互相转变不可缺少的四个部件。

　　进入压缩机的是低温低压的气体冷媒，压缩机做功使低温低压的气体冷媒变为高温高压气体冷媒，高温高压气体冷媒经冷凝器散热后成为高温高压的液体冷媒，所以冷凝器吹出来的是热风。

　　液体冷媒经过膨胀阀后进入蒸发器，冷媒进入突然增大的空间，压力突然减小，开始气化，吸收热量，使蒸发器周围空气变冷，所以蒸发器吹出的是冷风。

　　然后低温低压的气体冷媒进入压缩机继续压缩，继续循环。

　　蒸发器和冷凝器通常一个在室内，一个在室外。若蒸发器安装在室内，就是制冷空调，若蒸发器安装在室外，就是制热空调。

　　事实上，蒸发器和冷凝器的结构非常类似，主要区别在于冷媒的形态和流向，输入高温高压的气体冷媒的是冷凝器，输出高温高压（或称中温中压）的液体冷媒。输入低温低压的液体冷媒的是蒸发器，输出低温低压的气体冷媒。

　　冷热两用型空调通过一个四通阀改变冷媒的流向，实现冷凝器和蒸发器角色的转变，进而实现制冷或制热。

　　本节解释了变频空调工作原理，剩下的问题是：空调为何要变频？空调变频的意义何在？变频空调与定频空调的区别在哪里？请阅读下一节“变频空调省电吗？”
