数字多用表直流参数检定
- 浏览次数：4600次
- 发布时间：2016/10/6 18:30:42
- 作者：ly_yinhe
数字多用表一般具有直流电压、直流电流、直流电阻、交流电压、交流电流等测量功能。数字万用表即为一种常见的数字多用表，在平常的生产生活当中应用较为广泛。下面本文主要根据数字多用表的检定规程介绍其直流参数的检定内容。
一数字多用表直流电压检定
检定点选取原则：基本量程一般选取5~10个检定点，其他量程选取3个检定点。非基本量程的测试点要考虑上、下量程的连续性及对应于基本量程的最大误差点。负极性可只检定每个量程的接近满量程点。
01直流标准电压发生器法
直流标准电压发生器法接线图如图1所示。设直流标准电压发生器输出标准电压为UN（即实际值）。被检数字多用表的显示读书为UX，则被检表的误差为：
被检表的相对误差用百分比数表示为：
图1：直流标准电压发生器法接线
当被检数字多用表中直流电压的量程比标准电压发生器的最低量程小很多或两者量程不符时，可采用标准分压后再接到被检表上，其接线如图2所示。
图2：直流标准电压发生器法接线
当接到分压器后，此时被检表的相对误差用百分数可表示为：
式中：
K——分压系数。
02直接比较法（标准数字表法）
直接比较法如图3所示。一般情况下标准数字电压表的位数应比被检表多一位。输出电压源要考虑其稳定度、调节细度与纹波等技术指标。一般来说稳定度应小于被检表允许误差1/5~1/10，调节细度应小于被检表允许误差的1/10。纹波的影响应不引起标准表和被检表的跳字。对于标准表应保证其准确可靠，为此必须对标准表进行定期的检定和校准。标准表的误差可以按分时段指标来考虑。
图3：直接比较法接线
当可调稳压源输出一个电压，标准表的显示读书为UN，被检表的显示读书为UX，则被检表的相对误差用百分数可表示为：
如果标准表不满足被检表的量程，或有时标准表只有某一个量程符合准确度的要求时，可用标准分压箱来扩展量程，如图4。
同理可得：
或者
图4：标准分压箱扩展量程接线
二数字多用表直流电流的检定
检定数字多用表中直流电流部分一般采用以下两种方法：
1)直流标准电流源法；
2)直接比较法（标准数字电流表法）。
检定点的选取原则：基本量程一般取5个~10个检定点，其他量程一般取3个检定点，负极性可只检定每个量程的接近满量程点。
01直流标准电流源法

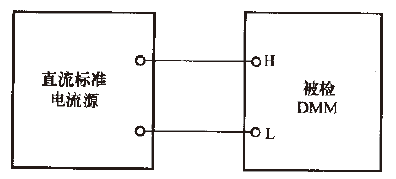

直流标准电流源法的接线如图5所示。
图5：直流标准电源法接线
设被检表的显示数据为IX，直流标准电流源输出的标准电流为IN（即实际值）。则被检表的绝对误差为：
被检表的相对误差用百分数可表示为：
这种检定方法的检定误差主要取决于直流标准电流源。
02直接比较法
直接比较法检定的接线如图6所示。即用一台直流标准数字电流表（或具有电流功能的标准数字多用表）与被检电流表串联后接到电流源的输出端。一般标准数字电流表的显示位数应比被检数字多用表电流功能多一位、直流电流源应具有足够的稳定度与分辨率。
设标准表的显示值（实际值）为IN，被检表的显示为IX，则被检表的绝对误差为：
相对误差为：
这种检定方法的检定误差主要取决于标准数字电流表的误差及直流电流源的输出稳定度。
图6：直接比较法检定接线
三数字多用表直流电阻的检定
检定数字多用表中直流电阻的检定可采用下列方法：
1)标准电阻器法；
2)电阻校验仪法。
检定点的选取：基本量程内一般取5个~10个检定点，其他量程取3个检定点。鉴于目前检定装置的实际情况，数字多用表中的直流电阻的检定点也可只检定接近每个量程的满度点。
01标准电阻器法
标准电阻器法检定的接线如图7所示。设直流标准电阻值为RN，被检表的显示读书为RX，则被检表的绝对误差为：
相对误差可以表示为：
图7：标准电阻器法
在检定低电阻量程时，为了消除引线电阻、接线电阻等的影响，一般在量程范围不大于1000Ω时（按照设备说明书要求）采用四线连接。
在检定高电阻量程时，要注意屏蔽以防空间电磁干扰。
02电阻校准仪法
用电阻校准仪法检定数字多用表中电阻功能的接线如图8所示。
图8：电阻校准仪法接线
（a）两线接线；（b）四线接线
设标准电阻校准仪的输出标准电阻量程为RN，数字多用表的显示读书为RX，则被检表的绝对误差为：
