一、定义

　　电压等级低于690V的可调输出频率交流电机驱动装置，就归类为低压变频器。

二、概述

　　变频技术诞生背景是交流电机无级调速的广泛需求。传统的直流调速技术因体积大故障率高而应用受限。低压变频器自20世纪60年代左右问世，到20世纪80年代在主要工业化国家已经得到广泛应用。

　　相对于工业化国家来说，我国低压变频器行业起步比较晚。20世纪90年代末，低压变频器逐渐得到国内广大用户的认可，在国内开始广泛地推广使用，但仍以国际品牌为主。2000年以来，在国家的大力支持下，国产低压变频器生产企业在吸收国外低压变频技术的基础上通过不断创新，开始尝试自主研发生产，极大地推动了低压变频器的国产化进程。

三、应用场合

　　低压变频器在我国各行各业均已得到应用，如冶金、化工、造纸、机械等行业。具体应用更广泛，小型的应用如各行各业的鼓风机、输送机、给料机、搅拌机、研磨机、粉碎机、切纸机、压延机、挤压机、阀门、压缩机、冷却踏、塑料机械、电梯、各种纺织行业等；大型的应用领域如造纸厂的造纸机、模具厂的注塑机、冶金厂的轧钢机、以及化工等行业的风机、水泵、起重机、输油管道等。

四、试验与测量应用案例

　　采用WP4000变频功率分析仪直接测量变频器的输入输出电参数，对变频器的性能进行评估，适用于额定电压10kV、额定电流3500A以下的各容量、型号的变频器。一台WP4000变频功率分析仪可连接6个传感器/变送器（输入单元），可同步测量“单相输入/三相输出”或“三相输入/三相输出”，非常方便的完成变频器效率、损耗以及输出信号谐波分析。

　　测试原理如下图:

WP4000变频功率分析仪对变频器输入输出电量工程测量波形

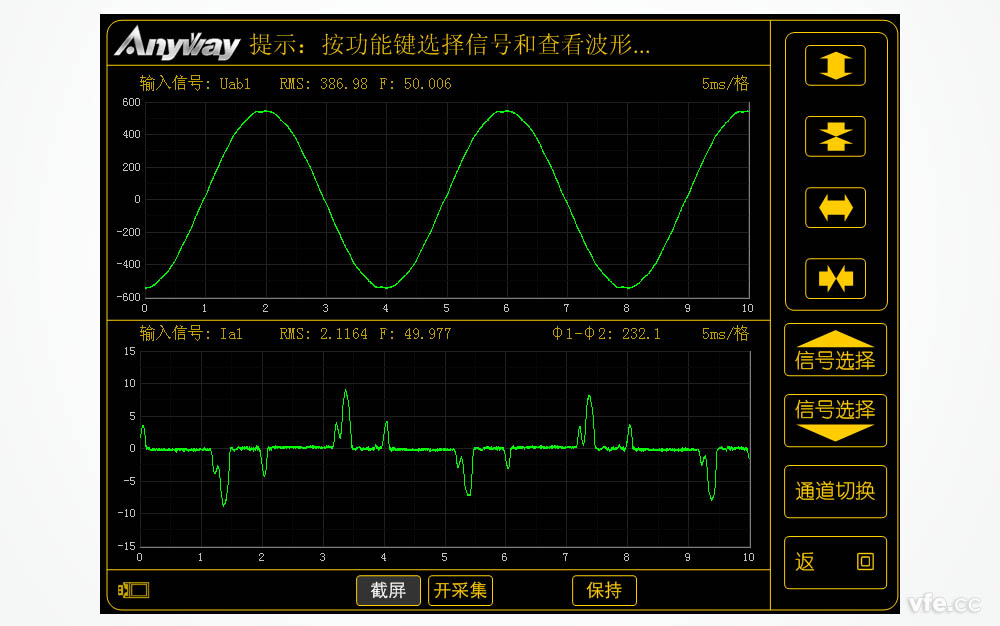

图1、低压变频器输入电流、电压

图2、低压变频器输出电压、电流波形

---
