电能质量测试分析仪谐波有功功率测量误差检定

  • 浏览次数:5065次
  • 发布时间:2016/8/26 17:43:51
  • 作者:ly_yinhe

  谐波有功功率测量误差检定是电能质量检测分析仪设备检定规程中的重要试验项目,主要是检测被试电能质量分析仪在各次谐波输入情况下的测量误差。下面本文根据相关标准要求介绍标准源法及直接比较法对谐波有功功率测量误差进行检定。

谐波有功功率测量误差检定要求

  首先选取被检电能质量分析仪的额定电压、额定电流作为基波功率检定点,基波功率因数为1;对于各次谐波电压、谐波电流含有率及谐波次数可以参照下表1所示,谐波功率因数为1.

  检定测试时同时注入同频成分的谐波电压和谐波电流,并且每次之注入单一频率的谐波功率,谐波电压胡基波电压同向;对于多通道被检仪器每个通道均应该检定,检定点参照单通道电能质量分析仪检定点的选取。

谐波有功功率检定点推荐表

表1:谐波有功功率检定点推荐表

  按照标准要求,试验完成后参照下表2对比,被检电能质量分析仪谐波有功功率测量误差不能超过表中所明确的限值范围。

谐波有功功率允许误差限值

表2:谐波有功功率允许误差限值

谐波有功功率测量误差检定方法

01标准源法

标准源法谐波有功功率检定示意图

图1:标准源法谐波有功功率检定示意图

  按照上图1所示连接检定系统,根据选定的基波功率和谐波功率设置标准源输出,读取并记录标准谐波功率源的设置值和被检电能质量分析仪的谐波功率示值。

  完成数据记录及测试后,按照下式1计算谐波功率的示值误差:

……1

  式中:

  ΔPh——被检电能质量分析仪第h次谐波功率示值误差,W;

  PhX——被检电能质量分析仪第h此谐波功率示值,W;

  Phs——第h次谐波功率标准值,W。

02直接比较法

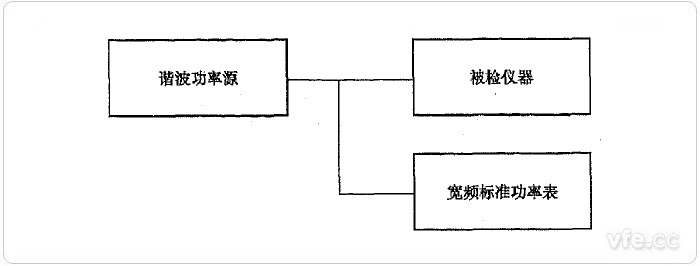

直接比较法谐波有功功率检定示意图

图2:直接比较法谐波有功功率检定示意图

  采用直接比较法对谐波有功功率测量误差进行检定时,按照上图2所示连接检定系统,根据选定的基波功率和谐波功率设置稳定谐波功率源的输出,试验完成后读取并记录宽频标准功率表谐波功率标准值和被检电能质量分析仪的谐波功率示值。

  按照下式2计算被检电能质量分析仪谐波功率的示值误差:

……2

  式中:

  ΔPh——被检电能质量分析仪第h次谐波功率示值误差,W;

  PhX——被检电能质量分析仪第h此谐波功率示值,W;

  Phs——宽频标准功率表第h次谐波功率标准值读数,W。
